Getty / Peter Frank Una vez que sabe cómo empalmar los cables eléctricos, abre un mundo de posibilidades con mejoras para el hogar. El empalme de cables eléctricos le permite quitar o mover una pared, agregar una toma de corriente, mover una toma de corriente, mover o agregar una luz de techo, restaurar un espacio existente como un sótano, domar cables colgantes e innumerables proyectos que mejoran su espacio vital.
Consideraciones de seguridad
Antes de continuar, apague ambos cables en el panel de servicio (caja de fusibles).
El método detallado aquí es la forma correcta de empalmar cables eléctricos por código. Los cables empalmados no deben mantenerse unidos con cinta de electricista. Los cables eléctricos nunca se dejan solos en la cavidad de la pared o en el techo. En cambio, todos los empalmes deben estar contenidos dentro de una caja de conexiones y los cables individuales unidos con tuercas para cables.
La caja de conexiones proporciona un entorno seguro para sus empalmes, protegiéndolos contra impactos y conteniendo chispas y fuego si algo sale mal. Si bien las cajas de conexiones al principio pueden parecer difíciles de manejar e innecesarias, descubrirá que son fáciles de trabajar y harán que su trabajo sea más seguro.
Métrica del proyecto
- Tiempo de trabajo: 30 minutos.
- Tiempo total: 45 minutos
- Nivel de habilidad: experto
- Costo de materiales: $ 10 a $ 15
Herramientas y suministros que necesitará
- Caja de conexiones
- Cubierta de plástico para la caja
- Abrazaderas de alambre para mantener los cables en su lugar en la caja
- Tuercas de alambre
- Dos tornillos cortos, cada uno de aproximadamente 1/2 pulgada
- Pelacables
- Desgarrador de cable
- Alicates
- Guantes
- Taladro inalámbrico con una broca
- Extensor para taladro
Rasgue el revestimiento exterior de los alambres
Lee Wallender Asegúrese de unir dos cables similares. Cada cable debe ser el mismo en términos de función, el número de cables individuales dentro del revestimiento y el calibre (grosor) de esos cables. El cableado moderno (incluso de hasta 50 años de antigüedad) tendrá el medidor y el número impresos en el lateral.
Un ejemplo común es unir cable 12/2 NM a cable 12/2 NM. El "12" se refiere al calibre, o grosor, del cable. El "3" se refiere al número de cables dentro de la carcasa, excluyendo el cable a tierra desnudo.
Exponga los cables dentro de la resistente carcasa de plástico exterior. No use un cuchillo utilitario, ya que corre el riesgo de cortar los cables individuales. En su lugar, use una herramienta económica llamada desgarrador de cable.

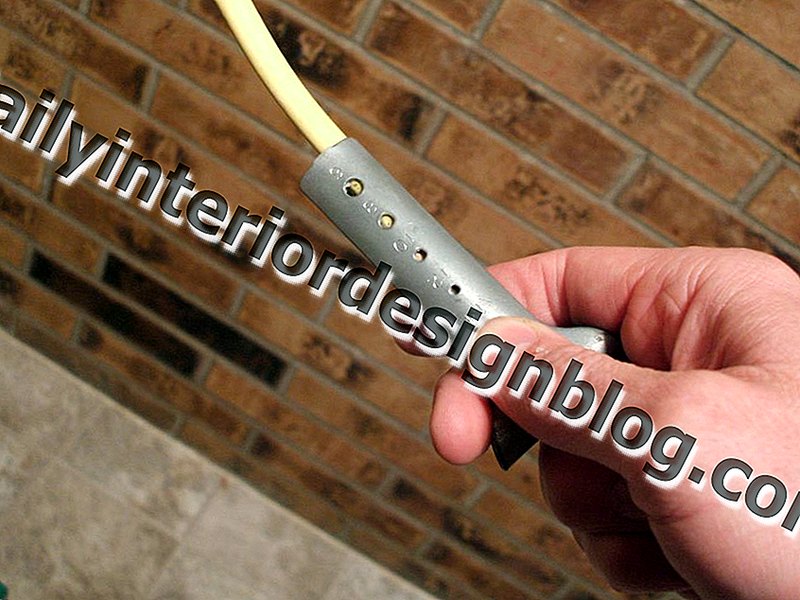

Inserte el cable en el orificio del desgarrador de cable hasta que tenga aproximadamente 6 pulgadas. Presione ligeramente el desgarrador y tire rápidamente hacia atrás.
Tira de revestimiento de cables

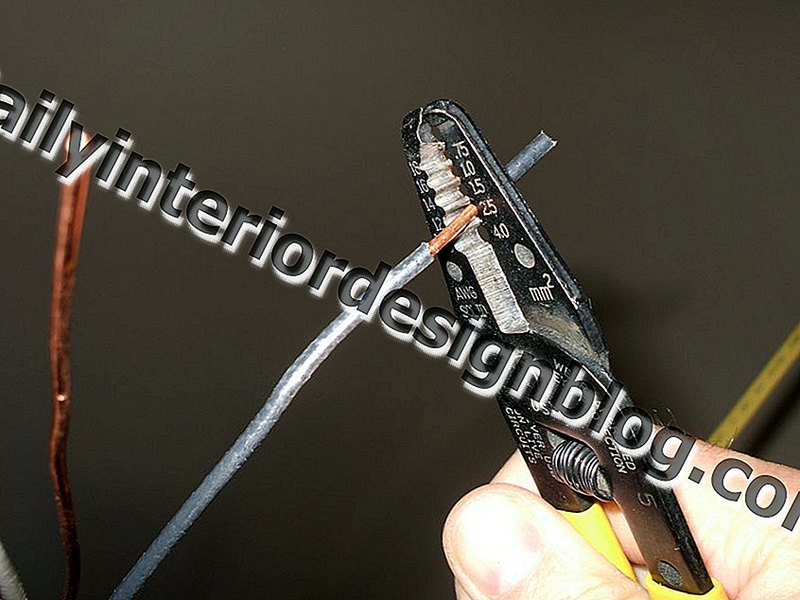

Lee Wallender Todos los cables, excepto el de tierra, estarán recubiertos de plástico. Use su pelacables para quitar el recubrimiento de aproximadamente 1/2 pulgada hacia atrás.
Cables y alambres pelados

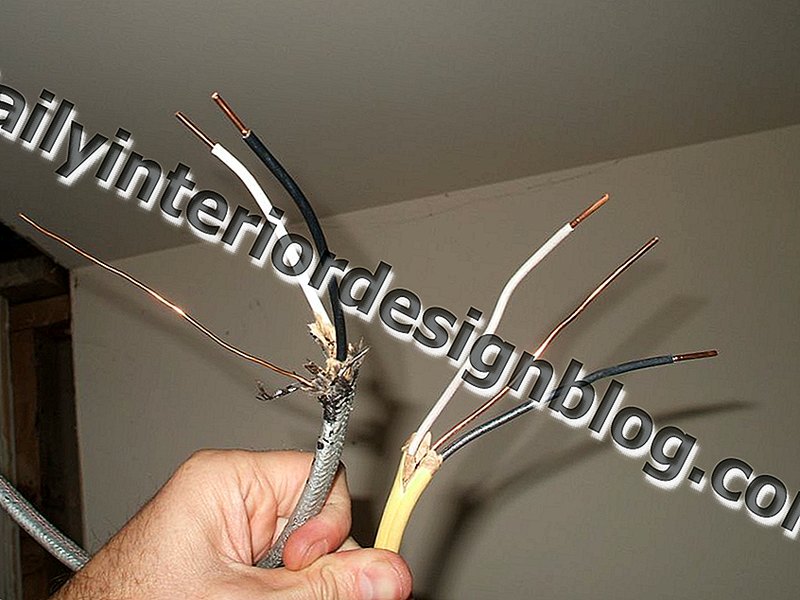

Lee Wallender Cuando el revestimiento ha sido despojado, aproximadamente 6 pulgadas de alambre sobresalen más allá del borde del revestimiento restante. Todo el papel de separación se extrae y se corta. Los cables están pelados y son lisos, no cortados.
Golpee los enchufes de la caja de conexiones
Lee Wallender

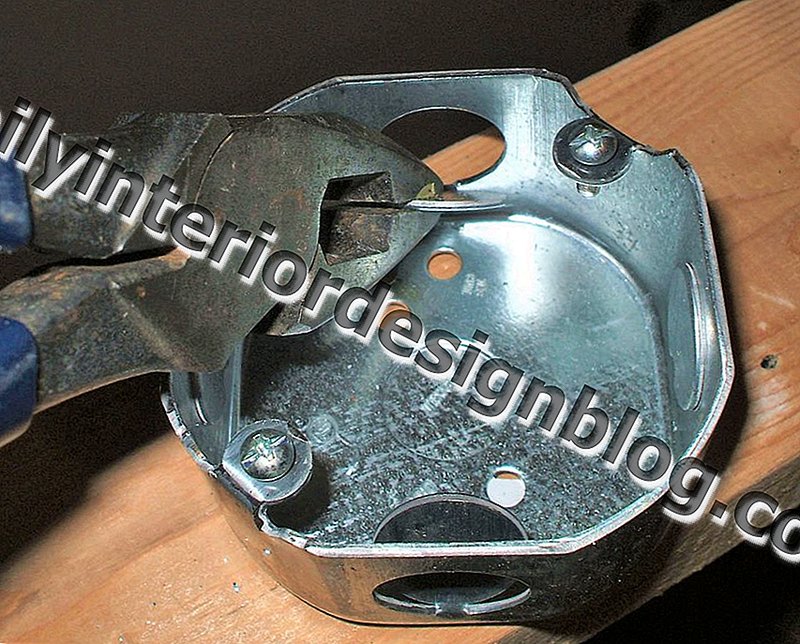

Con un destornillador, extraiga los dos enchufes opuestos de su caja de conexiones de metal.Use sus alicates para hacer palanca y quitar completamente los tapones. A menudo, debe mover el enchufe hacia adelante y hacia atrás varias veces antes de que se libere. Deseche los tapones.
Inserte las abrazaderas de alambre en la caja de conexiones

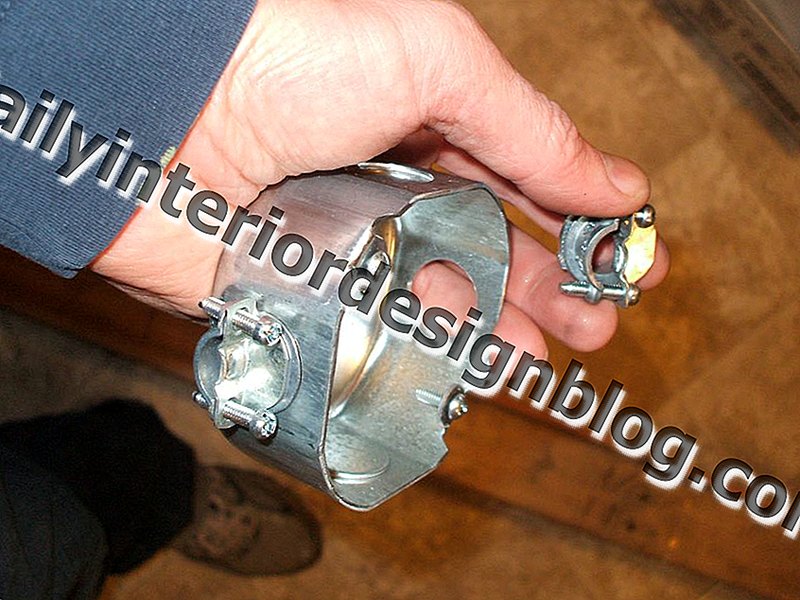

Lee Wallender Atornille las abrazaderas de alambre en la caja de conexiones. Para ello, primero retire el anillo de apriete y luego coloque la abrazadera en la caja de conexiones. Atornille el anillo de apriete nuevamente en la abrazadera desde el interior de la caja. Use sus alicates para apretar las abrazaderas en la caja. No gire demasiado o puede romper las abrazaderas.
Ponga los cables en la caja de conexiones
Lee Wallender Inserte un cable en la caja de conexiones, a través de la abrazadera. Asegúrese de que el cable esté colocado plano en la abrazadera. Si lo coloca accidentalmente de lado, corre el riesgo de dañar el cable. Gire los tornillos de la abrazadera hasta que el cable esté seguro.
Repita en el otro lado. Inserte el cable a través de aproximadamente 6 pulgadas de cable libre al final. Atornille la abrazadera.
La sección de revestimiento de los cables debe extenderse hacia la caja de conexiones de aproximadamente 1/4 de pulgada.
Atornille las tuercas de alambre en los cables

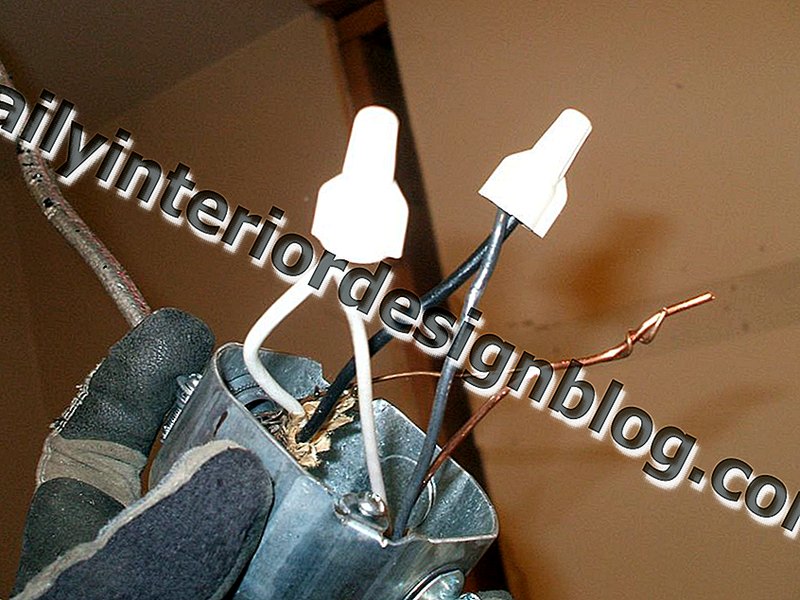

Lee Wallender Con tus alicates, retuerce los cables del mismo color. Los cables rojos se unen a los cables rojos; los cables blancos se unen a los cables blancos; los cables negros se unen a los cables negros.
Gire los cables juntos, en el sentido de las agujas del reloj, con sus alicates antes de girar la tuerca del cable sobre ellos.
Un método alternativo que ahorra un poco de tiempo es colocar los dos cables uno al lado del otro, luego girar la tuerca del cable sobre los cables, uniéndolos en el proceso.
Para cajas eléctricas de metal, pase un tercer cable de tierra (cable pelado) junto a los dos cables de tierra que pasan a través de la caja, luego asegure esos tres cables con una tuerca de cable. El extremo suelto de ese tercer cable se une al interior de la caja eléctrica de metal con un tornillo.
Atornille la caja y la tapa en su lugar
La caja de conexiones tendrá agujeros en el interior para permitirle atornillarla a una viga, viga u otra sección de madera resistente de su casa. Agregar un extensor a su broca inalámbrica le ayudará a empujar la broca más adentro de la caja sin alterar los cables. Fije la tapa de forma segura a la caja. Las placas de cubierta generalmente tienen una superficie mate que les permite pintarse.
